बटरफ्लाई वाल्वों को विभिन्न आयामों, जैसे संरचना, सीलिंग प्रदर्शन और सक्रियण विधि के आधार पर विभिन्न तरीकों से वर्गीकृत किया जा सकता है। तीन सबसे आम वर्गीकरण और उनके अनुरूप प्रकार इस प्रकार हैं:
1, सीलिंग प्रकार द्वारा वर्गीकरण (सबसे प्रमुख श्रेणियों में से एक)
•नरम-सील तितली वाल्व
￮सीलिंग जोड़ी एक लोचदार सामग्री (जैसे रबर, टेफ्लॉन, आदि) और धातु से बनी होती है। सील को लोचदार सामग्री के विरूपण के माध्यम से प्राप्त किया जाता है,जिसके परिणामस्वरूप उत्कृष्ट सीलिंग प्रदर्शन प्राप्त हुआ(रिसाव आम तौर पर 0.01% से कम या उसके बराबर होता है)। वे पानी, हवा और तेल जैसे गैर संक्षारक मीडिया, लेकिन उच्च रिसाव आवश्यकताओं के साथ उपयोग के लिए उपयुक्त हैं।
￮नुकसान: सीमित तापमान और दबाव प्रतिरोध (रबर सील का तापमान प्रतिरोध आमतौर पर 120 डिग्री से कम या उसके बराबर होता है, टेफ्लॉन 200 डिग्री से कम या उसके बराबर होता है), और वे मजबूत एसिड और क्षार जैसे मीडिया से संक्षारण के लिए अतिसंवेदनशील होते हैं।
•कठोर-सील तितली वाल्व
￮सीलिंग जोड़ी धातु और धातु (जैसे स्टेनलेस स्टील और कास्ट स्टील) से बनी है। सटीक मशीनिंग सीलिंग सतहों के बीच एक करीबी फिट सुनिश्चित करती है। वे मजबूत तापमान और दबाव प्रतिरोध (425 डिग्री तक तापमान और पीएन40 और अधिक तक दबाव) प्रदान करते हैं, जो उन्हें उच्च तापमान, उच्च दबाव और भाप, सीवेज और अम्लीय और क्षारीय समाधान जैसे संक्षारक मीडिया के साथ उपयोग के लिए उपयुक्त बनाता है। नुकसान: सीलिंग प्रदर्शन नरम सील से थोड़ा कम है (रिसाव आम तौर पर 0.1% से कम या उसके बराबर होता है), और उच्च मशीनिंग परिशुद्धता की आवश्यकता होती है।
2, संरचनात्मक प्रकार के आधार पर वर्गीकरण (डिस्क कनेक्शन विधि के आधार पर)
•केंद्र सील तितली वाल्व
￮डिस्क का घूर्णन अक्ष प्रवाह पथ की केंद्र रेखा पर स्थित है। बंद होने पर, डिस्क पूरी तरह से वाल्व सीट से संपर्क करती है, जिससे एक सील बन जाती है। यह सरल संरचना और कम लागत फायदेमंद है, लेकिन क्योंकि डिस्क मीडिया से महत्वपूर्ण प्रभाव बलों के अधीन है, यह कम दबाव वाले, छोटे व्यास वाले पाइप (आमतौर पर 200 मिमी से कम या उसके बराबर) जैसे आवासीय जल आपूर्ति और जल निकासी पाइप के लिए उपयुक्त है।
•सनकी तितली वाल्व
￮डिस्क की घूर्णन धुरी केंद्र से ऑफसेट होती है, और विभिन्न विलक्षण विन्यासों (जैसे सिंगल, डबल और ट्रिपल एक्सेंट्रिक) में आती है:
￮एकल विलक्षण: अक्ष सीलिंग सतह से ऑफसेट है, जिससे डिस्क और सीट के बीच घर्षण कम हो जाता है और सेवा जीवन बढ़ जाता है। मध्यम और निम्न दबाव अनुप्रयोगों के लिए उपयुक्त।
￮डबल सनकी: धुरी केंद्र और सीलिंग सतह दोनों से ऑफसेट होती है, जिससे घर्षण कम होता है और खोलना और बंद करना आसान हो जाता है। व्यापक रूप से लागू.
￮ट्रिपल एक्सेंट्रिक: डबल एक्सेंट्रिक कॉन्फ़िगरेशन के आधार पर, डिस्क और सीट के बीच "शून्य घर्षण" खोलने और बंद करने के लिए एक कोणीय ऑफसेट जोड़ा जाता है। यह कठोर {{1}सील तितली वाल्वों के लिए मुख्य धारा का डिज़ाइन है और यह उच्च {{2}दबाव, उच्च {3}तापमान और बड़े {{4}व्यास के लिए उपयुक्त है
पाइपलाइन (डीएन 300 मिमी से अधिक या उसके बराबर)।
3, ड्राइव विधि द्वारा वर्गीकरण (ऑपरेशन विधि के आधार पर)
￮हैंडव्हील, हैंडल या वर्म गियर तंत्र के माध्यम से मैन्युअल रूप से संचालित। उनमें एक सरल संरचना और कम लागत होती है, जो उन्हें छोटे व्यास, कम आवृत्ति अनुप्रयोगों (जैसे छोटी पाइपलाइन रखरखाव और सिविल वाल्व) के लिए उपयुक्त बनाती है।

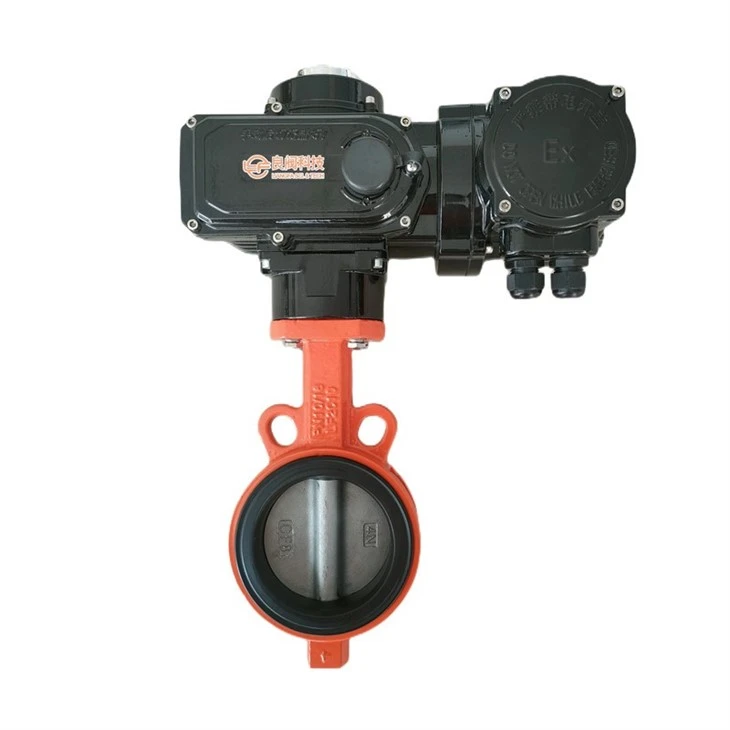

￮इलेक्ट्रिक एक्चुएटर (मोटर चालित गियर/टरबाइन) द्वारा संचालित, वे रिमोट कंट्रोल और स्वचालित संचालन को सक्षम करते हैं, उच्च परिशुद्धता प्रदान करते हैं (प्रवाह को विनियमित करने में सक्षम), और बड़ी पाइपलाइनों और स्वचालित प्रणालियों (जैसे औद्योगिक उत्पादन लाइनों और नगरपालिका जल आपूर्ति प्रणालियों) के लिए उपयुक्त हैं।
￮वायवीय एक्चुएटर (सिलेंडर चालित) द्वारा संचालित, वे तेजी से प्रतिक्रिया (कम खुलने और बंद होने का समय) प्रदान करते हैं और ज्वलनशील और विस्फोटक वातावरण (चिंगारी का कोई खतरा नहीं) या तेजी से स्विचिंग की आवश्यकता वाली स्थितियों (जैसे रासायनिक पाइपलाइनों के आपातकालीन शटऑफ) के लिए उपयुक्त हैं।
ऊपर उल्लिखित तीन श्रेणियों के अलावा, तितली वाल्वों को कैलिबर (छोटे/मध्यम/बड़े) और सामग्री (कच्चा लोहा, स्टेनलेस स्टील, आदि) द्वारा भी वर्गीकृत किया जा सकता है। वास्तविक अनुप्रयोग में प्रकार का चुनाव मीडिया विशेषताओं, दबाव और तापमान और परिचालन आवश्यकताओं पर आधारित होना चाहिए।
