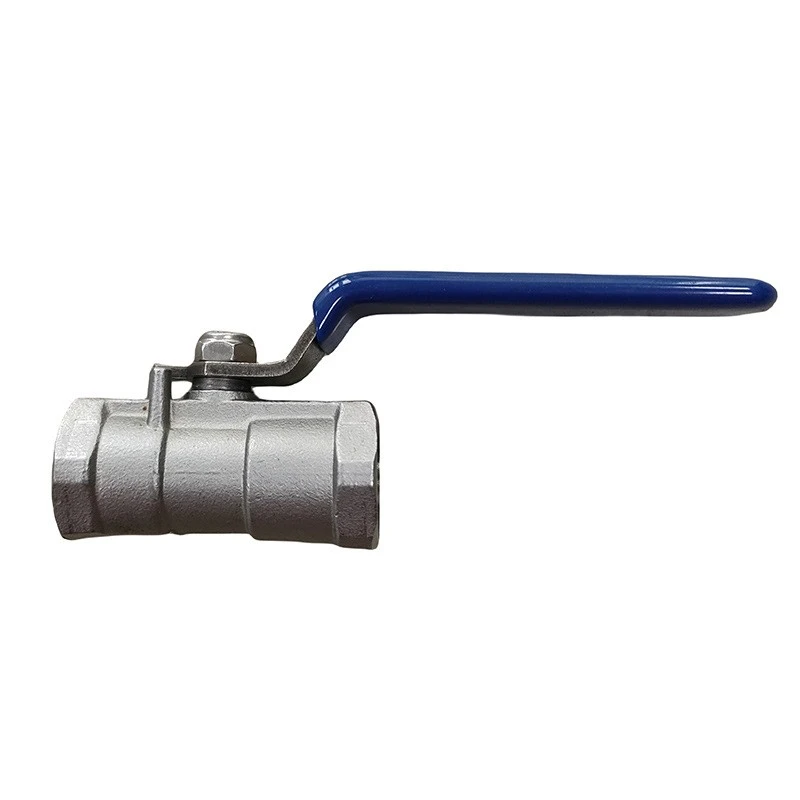

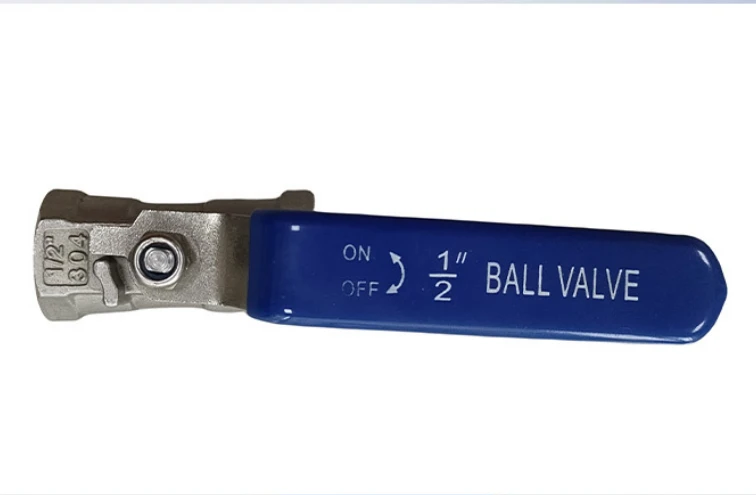

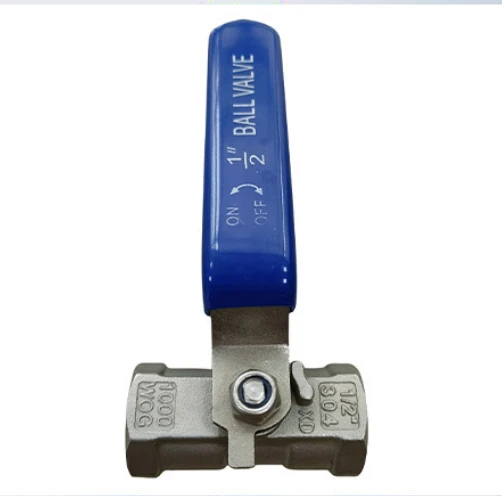

एक टुकड़ा थ्रेडेड बॉल वाल्व
सामग्री: स्टेनलेस स्टील 304 सामग्री
प्रकार: मैनुअल बॉल वाल्व
उत्पाद परिचय
वन पीस थ्रेडेड बॉल वाल्व एक सामान्य औद्योगिक वाल्व है, जिसका उपयोग मुख्य रूप से पाइपलाइन सिस्टम में तरल पदार्थों को काटने और नियंत्रित करने के लिए किया जाता है। इसमें कॉम्पैक्ट संरचना, अच्छी सीलिंग और आसान संचालन की विशेषताएं हैं।
इस प्रकार के वाल्व का "एक टुकड़ा" वाल्व बॉडी को पूरी तरह से जाली बनाता है, जिसमें उच्च शक्ति होती है और रिसाव करना आसान नहीं होता है; 'थ्रेडेड थ्रेड' शब्द इंगित करता है कि इसकी कनेक्शन विधि एक आंतरिक थ्रेड इंटरफ़ेस (जैसे जी, एनपीटी, और अन्य मानक) है, जो छोटे व्यास वाली पाइपलाइनों में स्थापित करना आसान है और पानी, तेल और गैस जैसे विभिन्न मीडिया वातावरणों के लिए उपयुक्त है।
मूल संरचना
एक-टुकड़ा वाल्व बॉडी:वाल्व बॉडी एकीकृत रूप से जाली या ढली हुई, गैर-अलग करने योग्य, बॉडी बोल्ट के बिना होती है, और इसमें सबसे कॉम्पैक्ट संरचना होती है।थ्रेडेड कनेक्शन:सुविधाजनक स्थापना को सक्षम करते हुए, पाइपलाइनों में सीधे पेंच लगाने के लिए दोनों सिरों को आंतरिक रूप से पिरोया गया है।
90 डिग्री रोटरी चालू/बंद:हैंडल को 90 डिग्री घुमाकर पूरी तरह से खुला या बंद किया जाता है, जिससे त्वरित संचालन संभव हो जाता है।
कम बोर डिज़ाइन:आंतरिक बॉल मार्ग आम तौर पर नाममात्र पाइप व्यास (उदाहरण के लिए, वास्तविक बोर लगभग। DN25 के लिए DN20) से छोटा होता है।
मुख्य पैरामीटर
| नमूना | Q11F(Q - बॉल वाल्व, 1 - महिला धागा, 1 - एक टुकड़ा बॉडी, F - फ्लोरोप्लास्टिक सील) |
| नॉमिनल डायामीटर | डीएन6 ~ डीएन100 (1/8"~4") |
| दाब मूल्यांकन | PN1.6 ~ 4.0MPa (16 ~ 40 kgf/cm²) |
| तापमान की रेंज | -20 डिग्री ~ 180 डिग्री (पीटीएफई सील) |
| वाल्व बॉडी | स्टेनलेस स्टील 304, 316, पीतल |
| मुहर | पीटीएफई (पॉलीटेट्राफ्लुओरोएथिलीन) |
विशेषताएँ
- कॉम्पैक्ट आकार और हल्के वजन, सीमित स्थानों के लिए उपयुक्त।
- कोई बाहरी रिसाव बिंदु नहीं; अभिन्न संरचना उत्कृष्ट लीकप्रूफ प्रदर्शन सुनिश्चित करती है।
- कम लागत और किफायती कीमत.
- त्वरित स्थापना; थ्रेडेड कनेक्शन के लिए किसी वेल्डिंग की आवश्यकता नहीं होती है।
- कम प्रवाह प्रतिरोध; पूर्ण खुली स्थिति में प्रवाह के माध्यम से लगभग सीधा -।

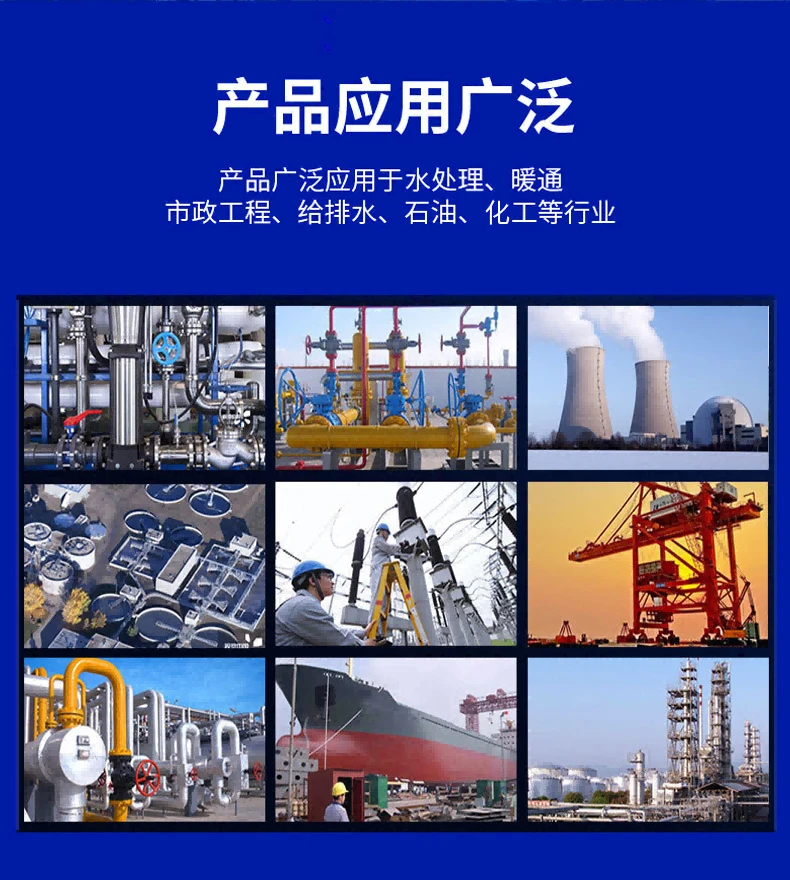

अनुप्रयोग परिदृश्य
- पानी, तेल, गैस, भाप आदि जैसे सामान्य मीडिया के लिए ऑन-ऑफ़ नियंत्रण।
- उपकरण, एयर कंप्रेसर, छोटे उपकरण, और घरेलू/वाणिज्यिक पाइपलाइन।
- कम रखरखाव आवृत्ति के साथ लागत और स्थान के प्रति संवेदनशील अनुप्रयोग।

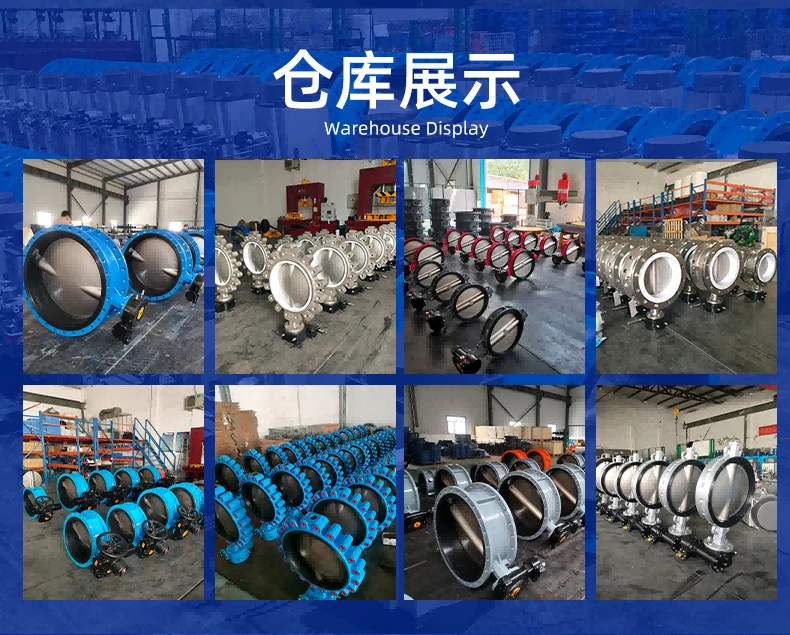

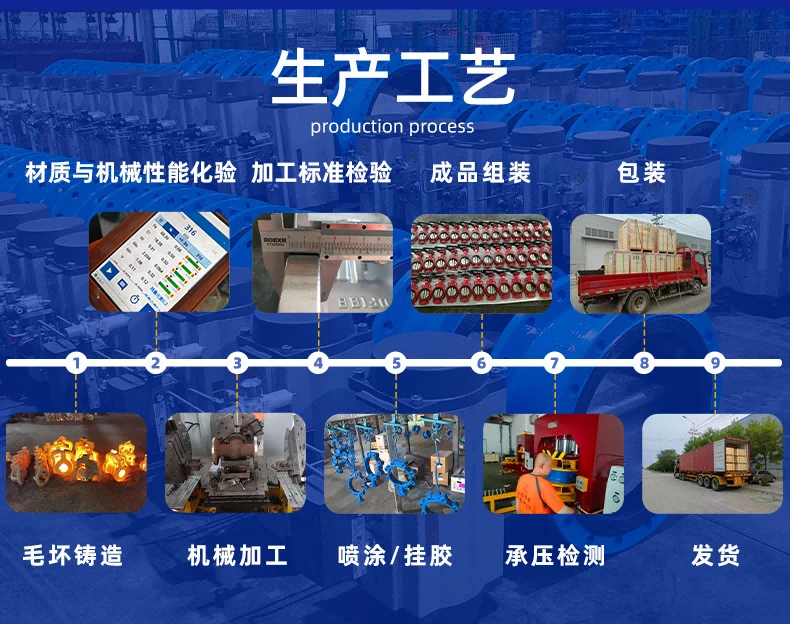

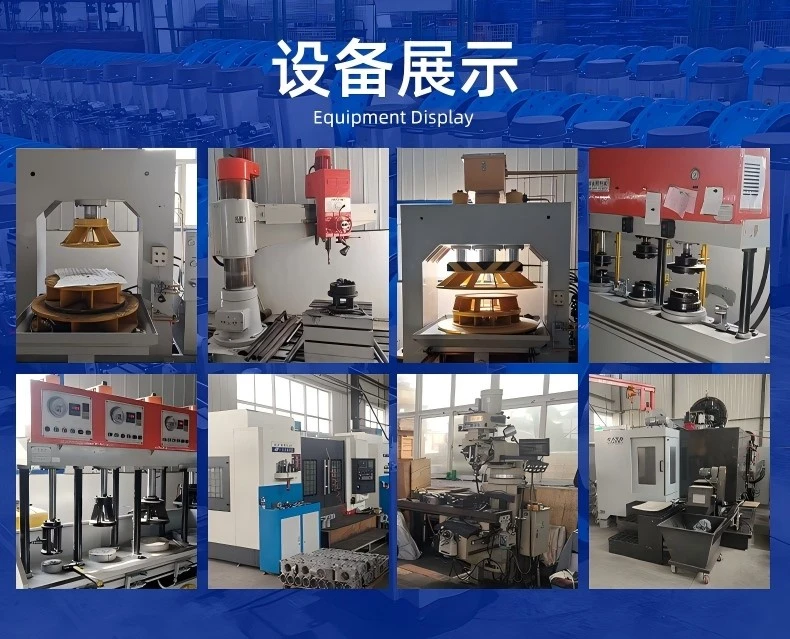

फ़ैक्टरी यात्रा

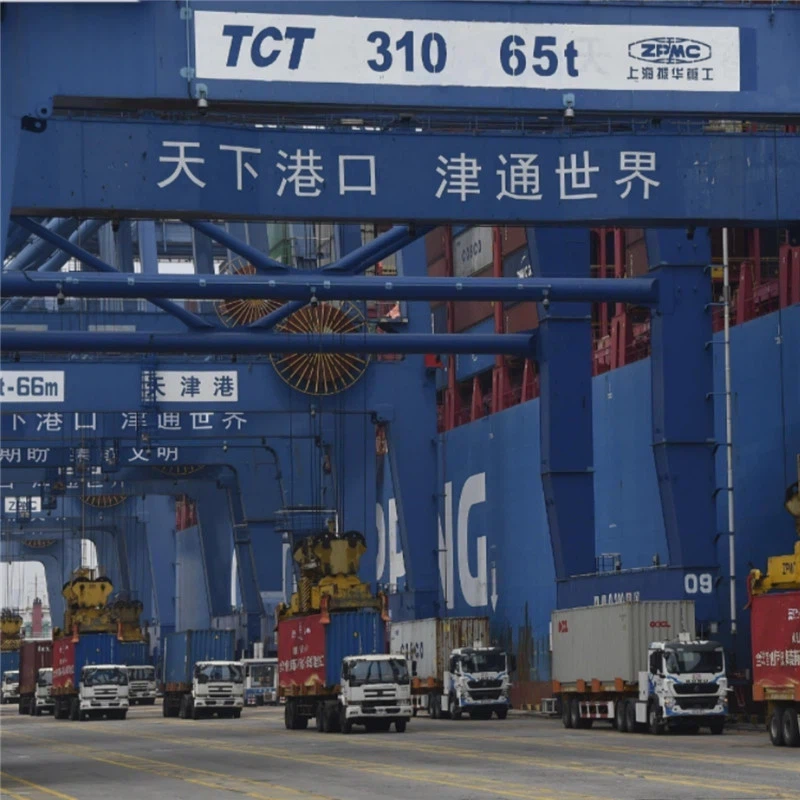

उत्पाद पैकिंग एवं शिपिंग
प्रदर्शनी एवं अनुप्रयोग
