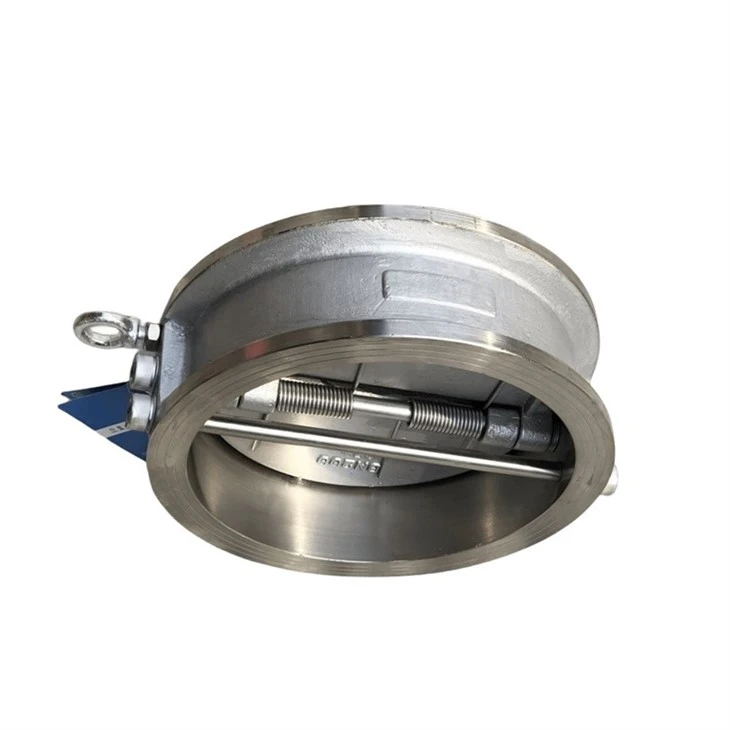

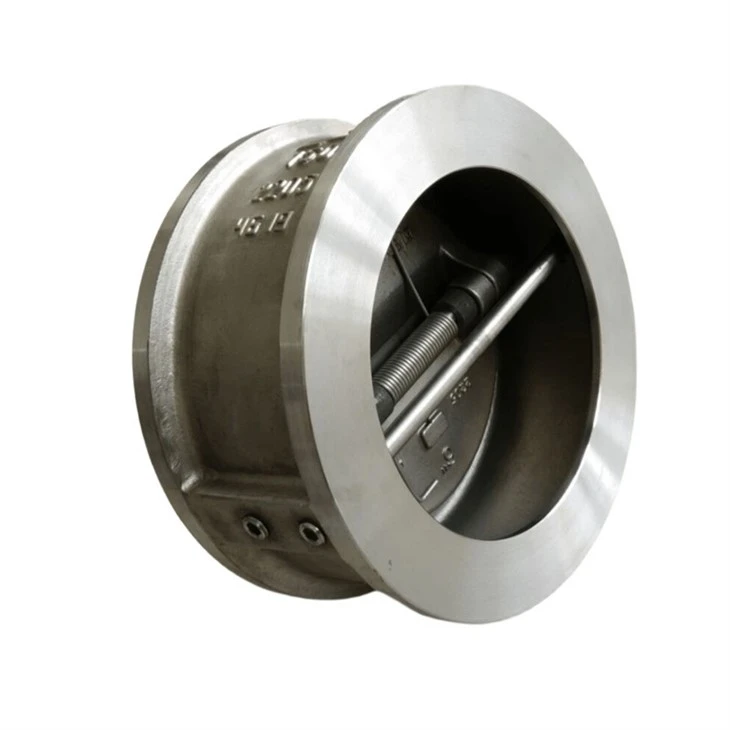

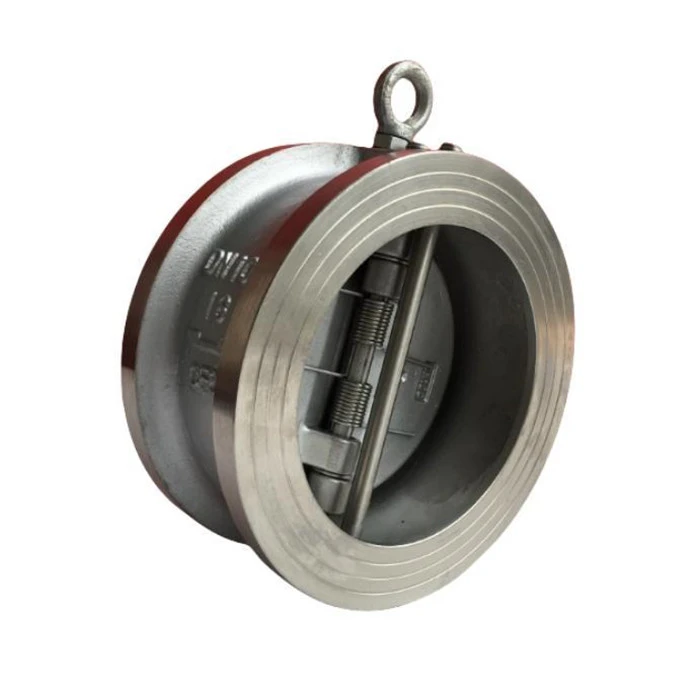

स्टेनलेस स्टील बटरफ्लाई चेक वाल्व

उत्पाद का नाम: स्टेनलेस स्टील बटरफ्लाई चेक वाल्व
मॉडल: DH77X-10/16P
आयाम: DN40-DN1000
कनेक्शन विधि: वेफर
कार्य दबाव: PN16,PN10,150LB,5K,10K
तापमान रेंज: -10 डिग्री -100 डिग्री
कोटिंग: ANSI/AWWA C550 के अनुसार फ्यूजन बॉन्डेड एपॉक्सी कोटिंग





स्टेनलेस स्टील बटरफ्लाई चेक वाल्व भी एक स्विंग एक्शन चेक वाल्व है, लेकिन यह एक डबल डिस्क वाल्व है जो स्प्रिंग की कार्रवाई के तहत बंद हो जाता है। नीचे से ऊपर का तरल पदार्थ वाल्व डिस्क को खुला धकेलता है। वाल्व की संरचना सरल होती है और यह छोटे समग्र आकार और हल्के वजन के साथ दो फ्लैंजों के बीच जकड़ा हुआ होता है।

स्टेनलेस स्टील बटरफ्लाई चेक वाल्व में दो स्प्रिंग लोडेड डी-आकार की डिस्क होती हैं जो वाल्व के छेद के पार एक रिब शाफ्ट पर रखी जाती हैं। यह संरचना वाल्व डिस्क के गुरुत्वाकर्षण के केंद्र द्वारा तय की गई दूरी को कम कर देती है। समान आकार के सिंगल डिस्क स्विंग चेक वाल्व की तुलना में, यह संरचना वाल्व डिस्क के वजन को 50% तक कम कर देती है। स्प्रिंग लोड के उपयोग के कारण, यह वाल्व बैकफ़्लो पर बहुत तेज़ी से प्रतिक्रिया करता है।









1. स्टेनलेस स्टील बटरफ्लाई चेक वाल्व की डबल डिस्क हल्की संरचना सीट सीलिंग और संचालन को अधिक प्रभावी बनाती है।
2. स्टेनलेस स्टील बटरफ्लाई चेक वाल्व का लॉन्ग आर्म स्प्रिंग फ़ंक्शन वाल्व डिस्क को बिना घर्षण के खोलने और बंद करने में सक्षम बनाता है, और स्प्रिंग स्वतंत्र रूप से वाल्व डिस्क (DN150 और ऊपर) को बंद करने का कार्य करता है।
3. स्टेनलेस स्टील बटरफ्लाई चेक वाल्व की काज समर्थन आस्तीन घर्षण को कम करती है और एक स्वतंत्र वाल्व डिस्क (बड़े व्यास) द्वारा रोके जाने पर पानी के हथौड़ा की घटना को कम करती है।
4. पारंपरिक स्विंग चेक वाल्वों की तुलना में, स्टेनलेस स्टील बटरफ्लाई चेक वाल्वों में अधिक मजबूत, हल्का, छोटा, अधिक प्रभावी और सस्ता ढांचा होता है। यह वाल्व एपीआई 594 के मानकों को पूरा करता है। अधिकांश आकारों के लिए, इस वाल्व की संरचनात्मक लंबाई पारंपरिक वाल्व की केवल 1/4 है, और इसका वजन पारंपरिक वाल्व का 15% से 20% है। इसलिए, यह स्विंग चेक वाल्व से सस्ता भी है। इसे इंस्टॉल करना भी आसान है.
5. स्टेनलेस स्टील बटरफ्लाई चेक वाल्व में विशेष संरचनात्मक विशेषताएं भी हैं, जो इसे उच्च प्रदर्शन प्रभाव मुक्त चेक वाल्व बनाती हैं। इन सुविधाओं में सफाई मुक्त उद्घाटन, स्वतंत्र स्प्रिंग संरचनाओं से सुसज्जित अधिकांश वाल्व आकार और एक स्वतंत्र डिस्क समर्थन प्रणाली शामिल है। इनमें से कुछ विशेषताएं चेक वाल्वों में नहीं होती हैं। डबल डिस्क बटरफ्लाई चेक वाल्व को उभरे हुए कान के प्रकार, डबल फ्लैंज विस्तारित वाल्व बॉडी के रूप में भी डिज़ाइन किया जा सकता है।
