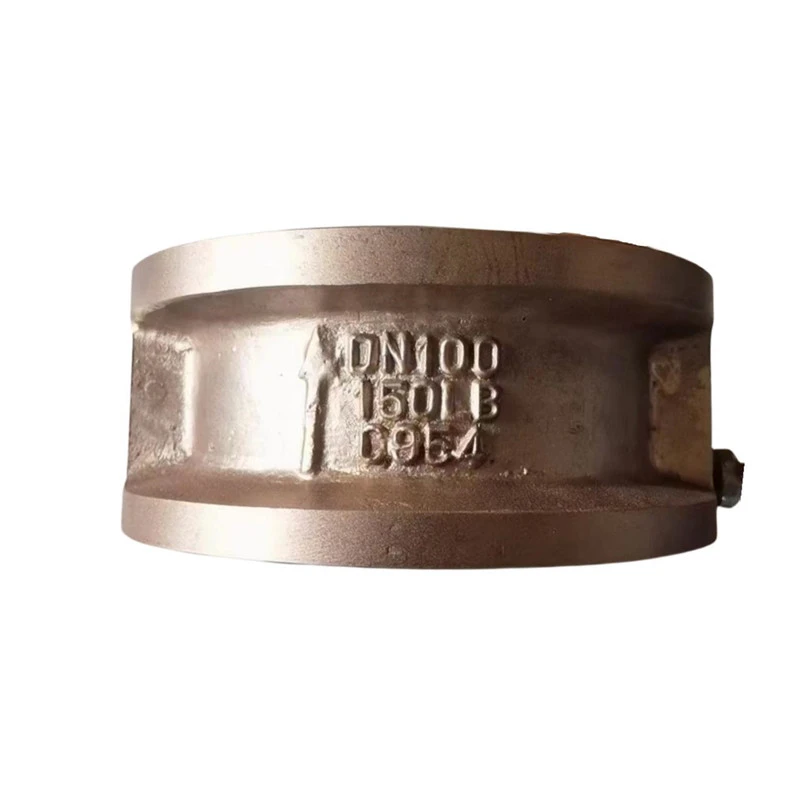

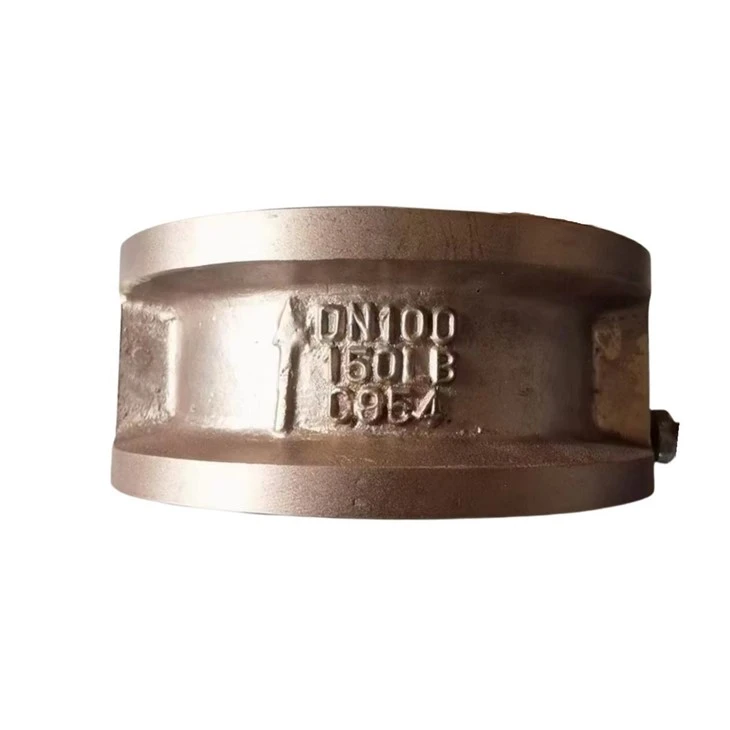

दोहरी फ्लैप जाँच वाल्व

उत्पाद का नाम: दोहरी फ्लैप चेक वाल्व
मॉडल: DH77X-10/16T
आयाम: DN40-DN1000
कनेक्शन विधि: वेफर
कार्य दबाव: PN16,PN10,150LB,5K,10K
तापमान सीमा: -10 डिग्री -100 डिग्री
कोटिंग: ANSI/AWWA C550 के अनुसार फ्यूजन बॉन्डेड एपॉक्सी कोटिंग

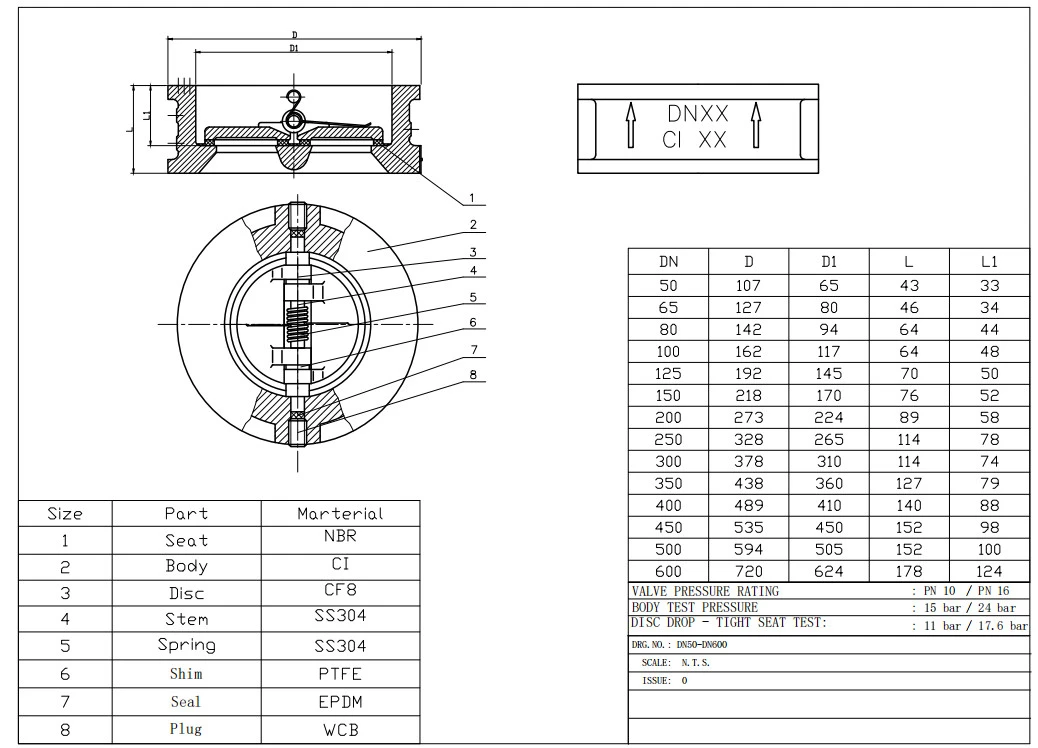

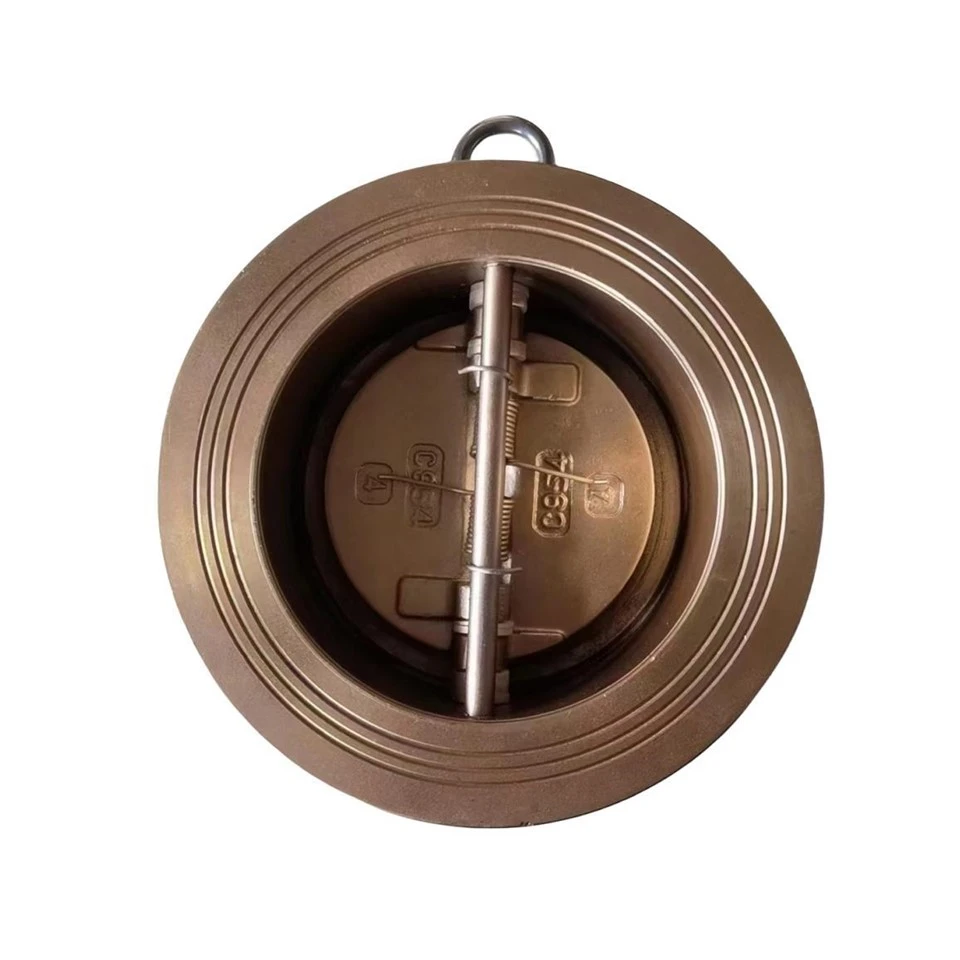

बटरफ्लाई चेक वाल्व का संरचनात्मक आरेख बहुत सरल है, और अन्य चेक वाल्व की तुलना में, उनकी संरचनात्मक लंबाई भी बहुत कम है। बटरफ्लाई चेक वाल्व, जिसे बटरफ्लाई चेक वाल्व भी कहा जाता है, वेफर शैली में जुड़ा हुआ है। वाल्व प्लेट में दो अर्धवृत्ताकार तितली प्लेटें होती हैं, जो वाल्व स्टेम से जुड़ी होती हैं और स्प्रिंग्स द्वारा जबरन रीसेट की जाती हैं। बटरफ्लाई चेक वाल्व का कार्य सिद्धांत है: जब माध्यम वाल्व बॉडी चैनल के माध्यम से बहता है, तो मध्यम दबाव स्प्रिंग बल से अधिक होता है, और दो तितली प्लेटों को खुला धकेल दिया जाता है, वाल्व खुल जाता है, और माध्यम प्रवाहित होता है; जब माध्यम बहना बंद कर देता है, तो स्प्रिंग बल के कारण, दो तितली प्लेटों को रीसेट करने के लिए मजबूर किया जाता है, और माध्यम को वापस बहने से रोकने के लिए वाल्व बंद हो जाता है। बटरफ्लाई चेक वाल्व संरचना आरेख बटरफ्लाई चेक वाल्व, जिसे डबल डिस्क डबल डिस्क चेक वाल्व के रूप में भी जाना जाता है, इसकी सीलिंग सतह को पहनने के लिए प्रतिरोधी सामग्री से बनाया जा सकता है या रबर के साथ पंक्तिबद्ध किया जा सकता है, जिसमें अनुप्रयोगों की एक विस्तृत श्रृंखला और विश्वसनीय सीलिंग होती है। बटरफ्लाई चेक वाल्व स्वचालित वाल्व होते हैं जिन्हें मैन्युअल संचालन की आवश्यकता नहीं होती है। इस प्रकार के वाल्व का उपयोग आमतौर पर शुद्ध पाइपलाइनों के साथ-साथ औद्योगिक, पर्यावरण, जल उपचार और मध्यम बैकफ्लो को रोकने के लिए ऊंची इमारत की पाइपलाइन के लिए किया जाता है। माध्यम के विपरीत प्रवाह को रोकें.









1. छोटा आकार, हल्का वजन और कॉम्पैक्ट संरचना।

2. जल्दी से अपने आप बंद होने के लिए स्प्रिंग टॉर्क पर भरोसा करें।

3. क्षैतिज और ऊर्ध्वाधर दोनों पाइपलाइनों पर स्थापित किया जा सकता है।

4. सुरक्षित और विश्वसनीय प्रदर्शन, अच्छे हस्तक्षेप-रोधी प्रदर्शन के साथ।

5. बेहतर सीलिंग प्रदर्शन के साथ लाइन सीलिंग, स्थिर दबाव के तहत शून्य रिसाव प्राप्त कर सकती है।

6. रबर और वाल्व बॉडी के बीच चिपकने वाली ताकत अधिक होती है, जो उपयोग के दौरान वाल्व सीट को गिरने से प्रभावी ढंग से रोक सकती है।

7. छिड़काव के बाद रबर वल्कनीकरण प्रक्रिया के दौरान पेंट फिल्म को होने वाले नुकसान से बचाने के लिए वाल्व बॉडी के ऊपरी और निचले फ्लैंज और भीतरी दीवारों को हार्ड फिल्म एंटी रस्ट ऑयल से उपचारित किया जाता है, साथ ही रबर वाल्व सीट की उम्र बढ़ने से भी बचा जाता है। उच्च तापमान।

8. वाल्व बॉडी मजबूत आसंजन और उच्च प्रभाव शक्ति के साथ एपॉक्सी राल पाउडर से बनी है।

9. बेहतर सीलिंग प्रदर्शन के लिए ऊपरी और निचले फ्लैंज को पानी की लाइनों से सील किया जाता है।
