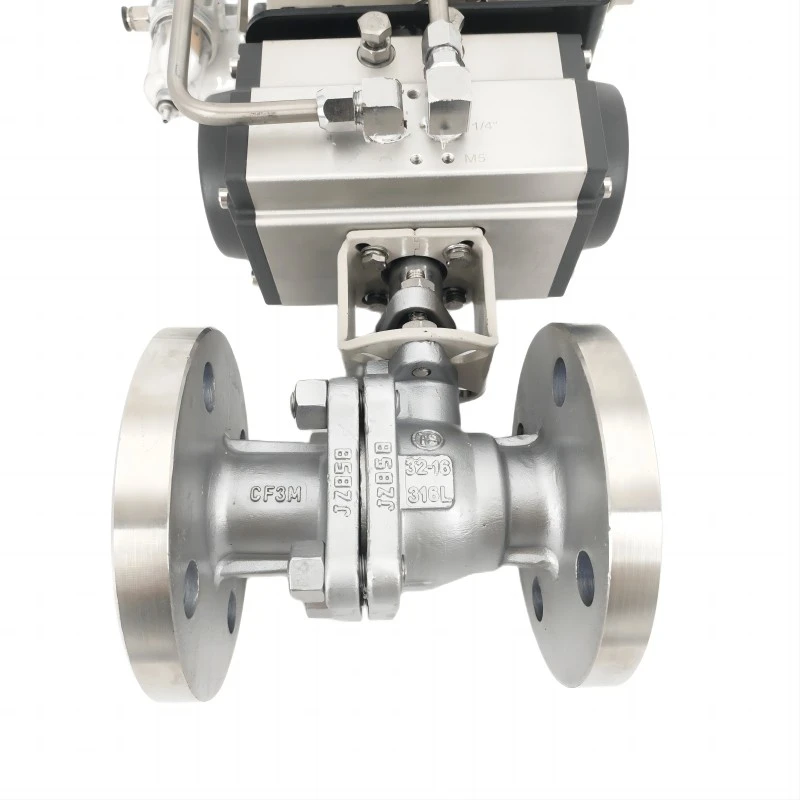

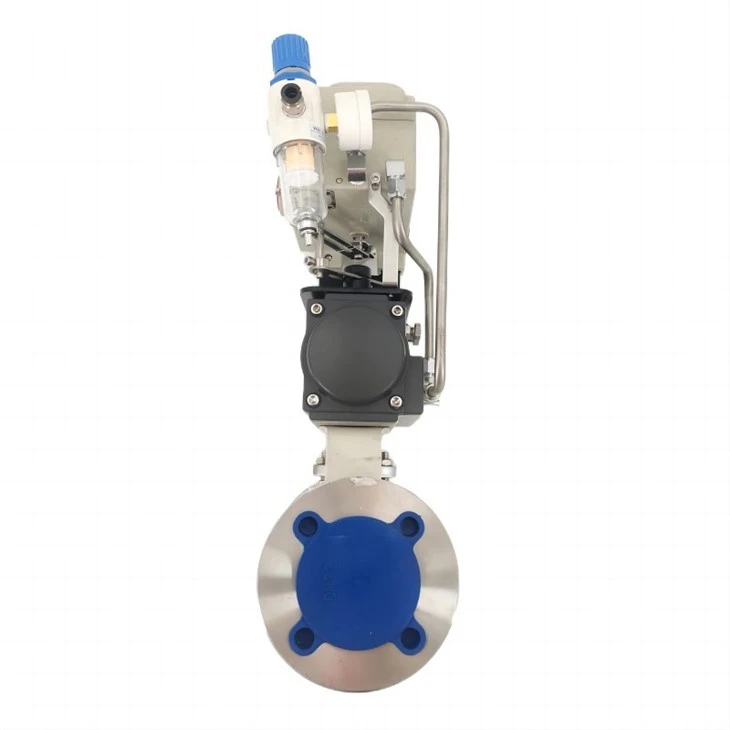

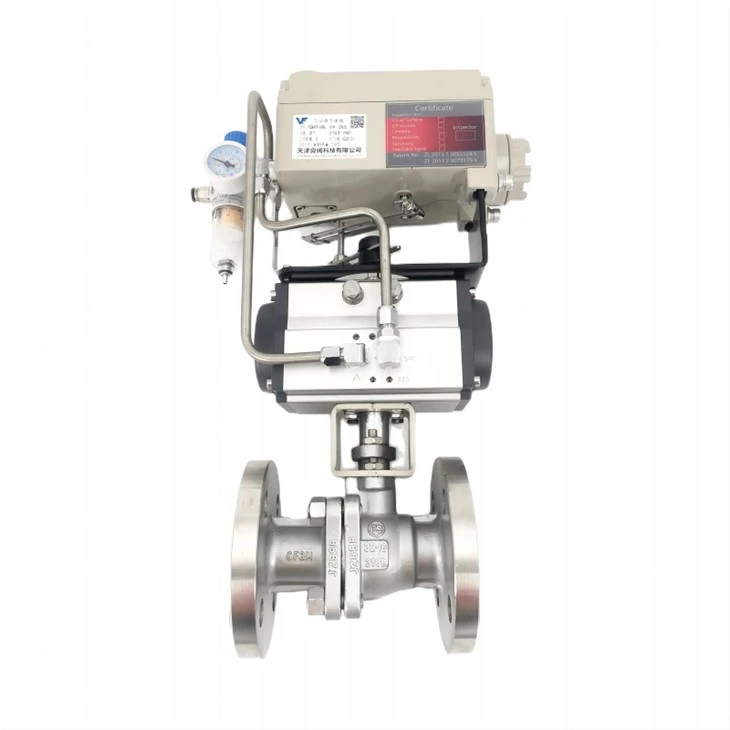

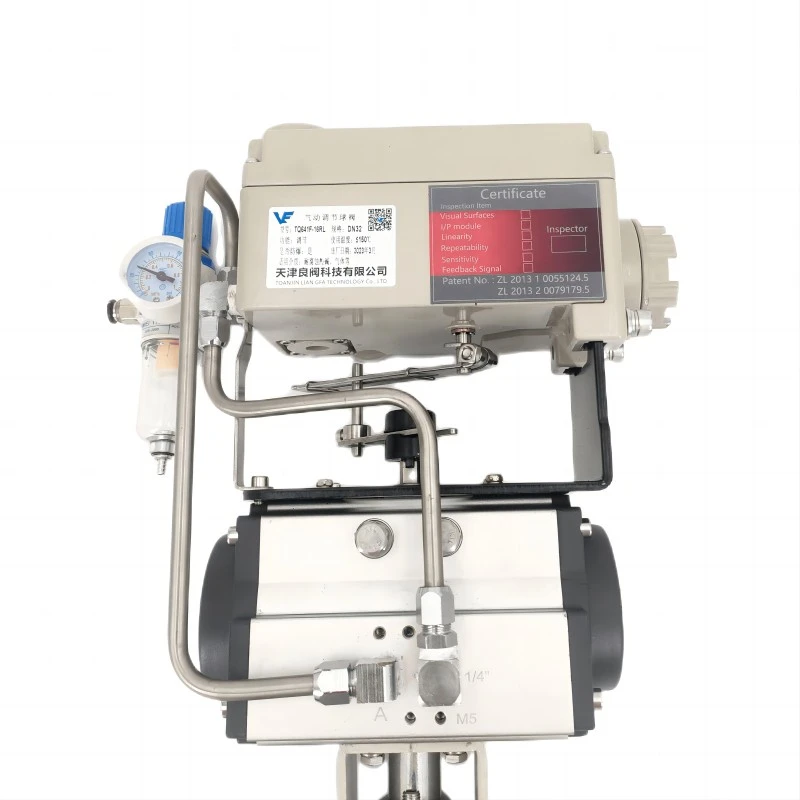

वायवीय विनियमन बॉल वाल्व

उत्पाद मॉडल	Q641X-16P
वाल्व बॉडी सामग्री	WCB/304/316L, आदि वैकल्पिक हैं
वाल्व प्लेट सामग्री	304/316L वैकल्पिक है
सील सामग्री	पीपीआर/पीटीएफई आदि वैकल्पिक हैं
वाल्व स्टेम सामग्री	2r13/304/316, आदि वैकल्पिक हैं
दबाव स्तर	PN10, PN16, 150LB, आदि वैकल्पिक हैं
तापमान का उपयोग	सीलिंग सामग्री के अधिकतम तापमान के अनुसार, इसे 200 डिग्री से नीचे चुना जा सकता है
चलाने का तरीका	एटी डबल एक्टिंग/एटीई सिंगल एक्टिंग वैकल्पिक है
सामान	फिल्टर, उत्तर डिवाइस, solenoid वाल्व, मैनुअल तंत्र, positioner वैकल्पिक हैं





न्यूमेटिक रेगुलेटिंग बॉल वाल्व के मूल में बॉल वाल्व तंत्र और न्यूमेटिक एक्ट्यूएटर का संयोजन है, जो मिलकर द्रव प्रवाह पर सटीक नियंत्रण प्रदान करते हैं। यह इस प्रकार काम करता है:



1. बॉल वाल्व तंत्र:

• वाल्व का कोर एक गोलाकार गेंद है जिसके केंद्र में एक छेद (या पोर्ट) है। जब छेद प्रवाह पथ के साथ संरेखित होता है, तो द्रव वाल्व से स्वतंत्र रूप से गुजरता है। जब गेंद को एक्ट्यूएटर द्वारा 90 डिग्री घुमाया जाता है, तो छेद प्रवाह पथ के लंबवत होता है, जिससे प्रवाह प्रभावी रूप से रुक जाता है।
• गेंद के घूमने को एक्ट्यूएटर द्वारा नियंत्रित किया जाता है, जिससे प्रवाह दर में बारीक समायोजन की अनुमति मिलती है। यह वाल्व को उच्च परिशुद्धता के साथ प्रवाह को विनियमित करने में सक्षम बनाता है, जिससे यह परिवर्तनशील प्रवाह दरों की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बन जाता है।



2. वायवीय प्रवर्तन:

• वायवीय एक्ट्यूएटर गेंद को घुमाने के लिए आवश्यक बल उत्पन्न करने के लिए संपीड़ित हवा का उपयोग करता है। यह एक्ट्यूएशन विधि अत्यधिक प्रतिक्रियाशील है, जिससे त्वरित और सटीक समायोजन की अनुमति मिलती है।
• न्यूमेटिक एक्ट्यूएटर्स को दूर से नियंत्रित किया जा सकता है, जिससे स्वचालित संचालन और बड़े नियंत्रण प्रणालियों में एकीकरण संभव हो जाता है। यह स्वचालन समग्र प्रक्रिया की दक्षता और सुरक्षा को बढ़ाता है।





न्यूमेटिक रेगुलेटिंग बॉल वाल्व का डिज़ाइन और निर्माण इसके प्रदर्शन और स्थायित्व के लिए महत्वपूर्ण है। यहाँ मुख्य संरचनात्मक विशेषताएँ दी गई हैं:



1. उच्च गुणवत्ता वाली सामग्री:

वाल्व बॉडी, बॉल और सीट आमतौर पर स्टेनलेस स्टील, पीतल या अन्य मिश्र धातुओं से बने होते हैं जो जंग, घिसाव और उच्च दबाव के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं। यह कठोर वातावरण में भी दीर्घकालिक स्थायित्व सुनिश्चित करता है।



2. कॉम्पैक्ट और मजबूत डिजाइन:

• बॉल वाल्व का कॉम्पैक्ट डिज़ाइन इसे उन प्रतिष्ठानों के लिए उपयुक्त बनाता है जहाँ जगह सीमित है। अपने छोटे आकार के बावजूद, वाल्व मजबूत है और उच्च दबाव वाले अनुप्रयोगों को संभालने में सक्षम है।
• यह डिज़ाइन वाल्व में दबाव की गिरावट को न्यूनतम करता है, जिससे न्यूनतम ऊर्जा हानि के साथ कुशल द्रव प्रवाह सुनिश्चित होता है।



3. सख्त शटऑफ क्षमता:

• बॉल वाल्व डिज़ाइन बंद होने पर एक टाइट सील प्रदान करता है, जिससे किसी भी रिसाव को रोका जा सकता है। यह उन अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है जहाँ द्रव हानि या संदूषण को रोकना महत्वपूर्ण है।
• सीलिंग सतहें अक्सर PTFE (टेफ्लॉन) या अन्य इलास्टोमर्स जैसी सामग्रियों से बनाई जाती हैं, जो उत्कृष्ट सीलिंग प्रदर्शन और पहनने के प्रति प्रतिरोध प्रदान करती हैं।



4. आसान रखरखाव और लंबी सेवा जीवन:

• वाल्व का निर्माण आसान पृथक्करण और रखरखाव की अनुमति देता है। डाउनटाइम और रखरखाव लागत को कम करने के लिए यह सुविधा महत्वपूर्ण है।
• सामग्री और डिजाइन के स्थायित्व का अर्थ है कि वाल्व को कम रखरखाव की आवश्यकता होती है और अन्य वाल्व प्रकारों की तुलना में इसका सेवा जीवन लंबा होता है।



5. बहुमुखी माउंटिंग विकल्प:

वाल्व को विभिन्न दिशाओं में स्थापित किया जा सकता है और थ्रेडेड, फ्लैंग्ड या वेल्डेड कनेक्शन का उपयोग करके विभिन्न पाइपिंग सिस्टम से जोड़ा जा सकता है। यह बहुमुखी प्रतिभा इसे औद्योगिक सेटअप की एक विस्तृत श्रृंखला के लिए अनुकूल बनाती है।
